課程目標
掌握:
.微型計算機的基本工作原理
.匯編語言程序設計方法
.微型計算機接口技術
.建立微型計算機系統的整體概念,形成微機系統軟硬件開發的初步能力
第1章微型計算機基礎概論主要內容:
.微機系統的組成
。計算機中的編碼、數制及其轉換
.無符號二進制數的運算
。算術運算和邏輯運算
。運算中的溢出
.機器數的表示及運算.基本邏輯門及譯碼器
一、微型計算機系統
.微型機的工作原理

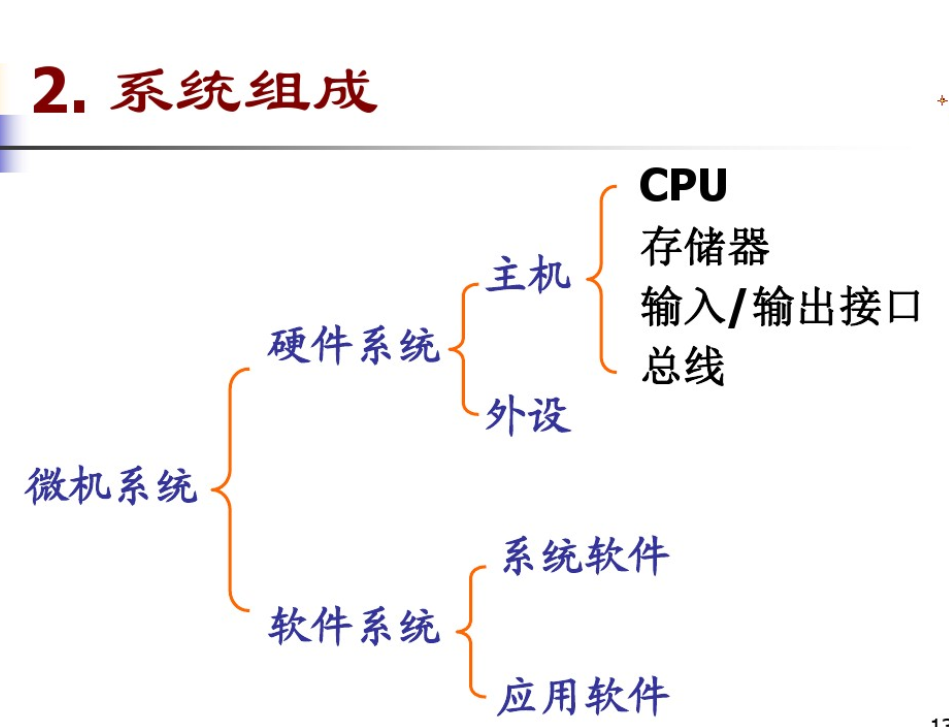

.微機系統的基本組成
將計算過程描述為由許多條指令按一定順序組成的程序,并放入存儲器保存指令按其在存儲器中存放的順序執行;由控制器控制整個程序和數據的存取以及程序的執行。

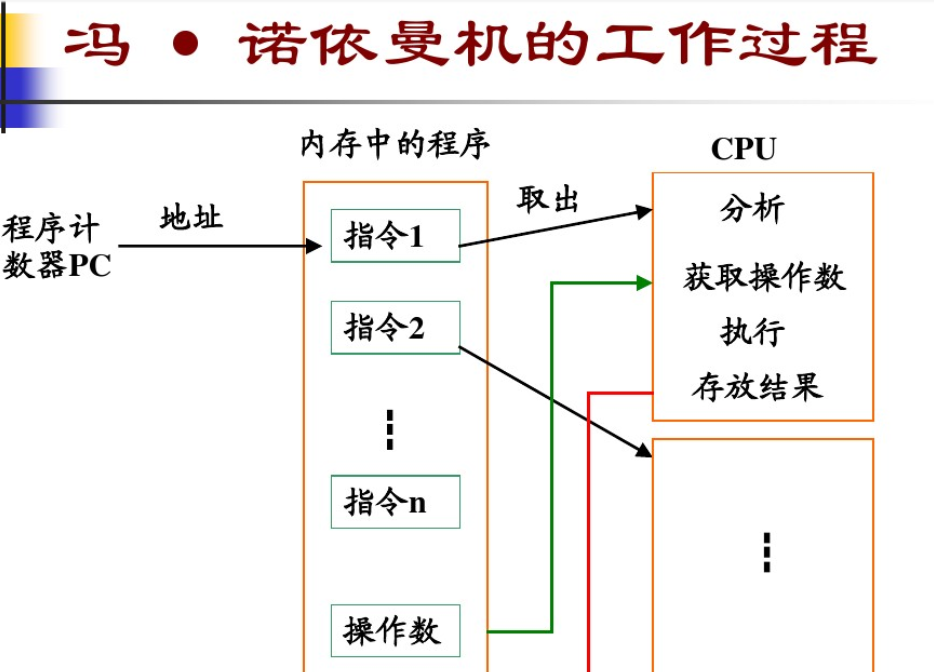

馬·諾依曼機的工作過程
.取一條指令的工作過程:
。將指令所在地址賦給程序計數器PC;
。PC內容送到地址寄存器AR,PC自動加1;
.把AR的內容通過地址總線送至內存儲器,經地址譯碼器譯碼,選中相應單元。
·CPU的控制器發出讀命令。
.在讀命令控制下,把所選中單元的內容(即指令操作碼)讀到數據總線DB。
.把讀出的內容經數據總線送到數據寄存器DR。
.指令譯碼
.因為取出的是指令的操作碼,故數據寄存器DR把它送到指令寄存器IR,然后再送到指令譯碼器ID
10
馬·諾依曼機的特點和不足
.特點:
.程序存儲,共享數據,順序執行
.屬于順序處理機,適合于確定的算法和數值數據的處理。.不足:
.與存儲器間有大量數據交互,對總線要求很高;.執行順序有程序決定,對大型復雜任務較困難;
.以運算器為核心,處理效率較低;

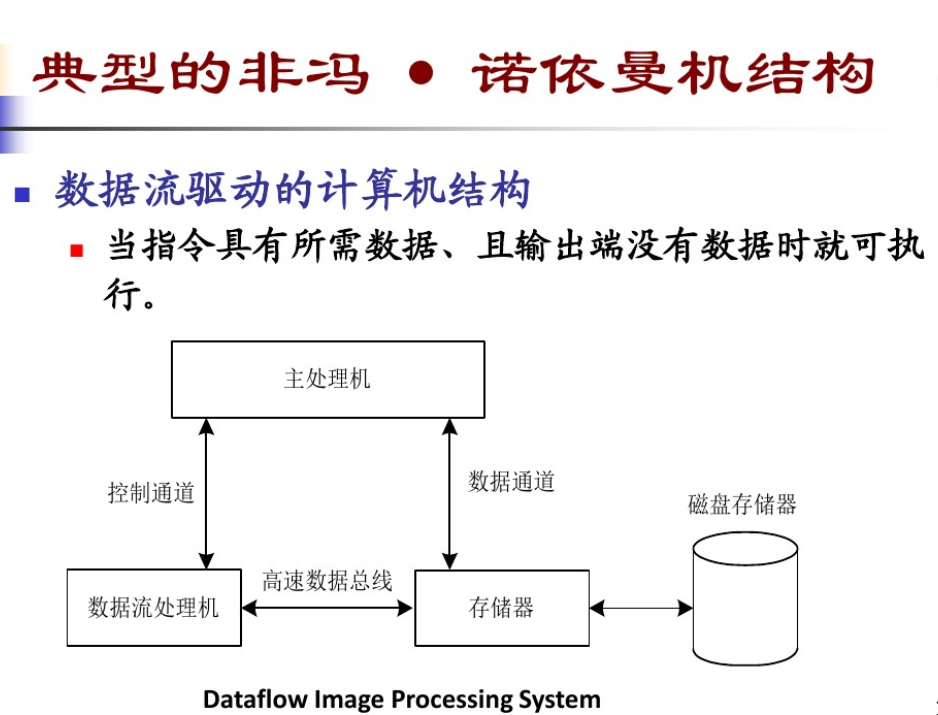

.由PC控制執行順序,難以進行真正的并行處理。


存儲器定義:
.用于存放計算機工作過程中需要操作的數據和程序。
有關內存儲器的幾個概念
.內存單元的地址和內容
.內存容量
.內存的操作
.內存的分類
內存單元的地址和內容
.內存按單元組織
.每單元都對應一個地址,以方便對單元的尋址

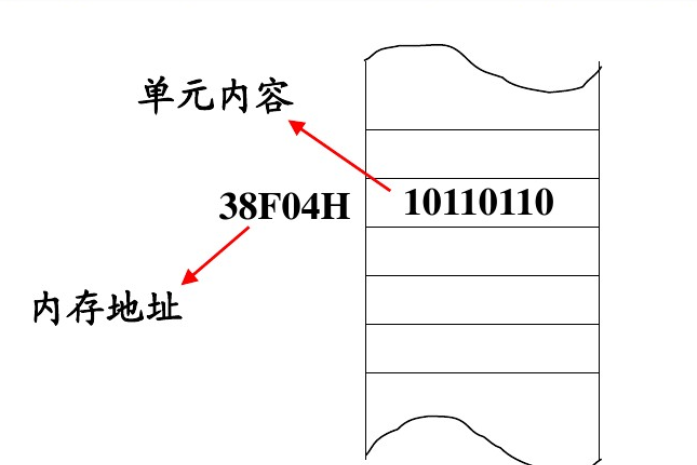

內存容量
內存容量:
.所含存儲單元的個數,以字節為單位
.內存容量的大小依CPU的尋址能力而定.實地址模式下為CPU地址信號線的位數
內存操作
讀:
.將內存單元的內容取入CPU,原單元內容不改變;寫:
.CPU將信息放入內存單元,單元中原來的內容被覆蓋。
軟件:
.為運行、管理和維護計算機系統或為實現某一功能而編寫的各種程序的總和及其相關資料。

主要內容
.無符號二進制數的算術運算
.無符號數的表達范圍
.運算中的溢出問題
.無符號數的邏輯運算
.基本邏輯門和譯碼器
1.無符號數的算術運算
.加法運算
.1+1=0(有進位)
.減法運算
0-1=1(有借位)
.乘法運算
·除法運算
第四章8086匯編語言程序設計
第一節偽指令(重點息)CPU指令與偽指令之間的區別:
(1)CPU指令是給CPU的命令,在運行時由CPU執行,每條指令對應CPU的一種特定的操作。而偽指令是給匯編程序的命令,在匯編過程中由匯編程序進行處理。
(2)匯編以后,每條CPU指令產生一一對應的目標代碼;而偽指令則不產生與之相應的目標代碼。
1、數據定義偽指令
(1)數據定義偽指令的一般格式為:
[變量名]偽指令操作數[,操作數.…]
DB用來定義字節(BYTE)DW用來定義字(WORD)DD用來定義雙字(DWORD)
實驗一8086匯編語言程序設計初步
一、實驗?zāi)康?/p>
1、熟悉在PC機上建立、匯編、連接、調試和運行8086匯編語言程序的過程。
2、熟悉8086指令系統中一些常用指令的功能和使用。
3、學習數據傳送和算術運算指令的使用方法。
二、實驗內容
詳細閱讀匯編語言程序的上機過程。
試編寫將兩個多位十進制數相加程序,要求兩個加數均以ASCII碼形式各自順序存在以DATA1和DATA2為首的5個內存單元中(低位在前),結果送回DATA1處。
三、實驗設備
1、微型計算機一臺
2、EL-IⅡ型微機原理實驗開發系統一臺
實驗三DOS系統功能調用
一、實驗?zāi)康?/p>
1、熟悉DOS系統功能調用(INT21D的使用方法。
2、掌握從鍵盤上讀取字符及字符串的方法和字符及字符串的顯示方法。
3、了解小寫字母和大寫字母在計算機內的表示方法,并學會如何進行轉換。
二、實驗內容
1、設計將鍵盤輸入的小寫字母轉換成大寫字母程序。接收鍵盤輸入字符以八-C(03H)為結束,并將其中的小寫字母轉變?yōu)榇髮懽帜福缓筮M行顯示。
2、利用DOS系統功能調用實現人機對話。根據計算機顯示器上顯示的提示信息,從鍵盤輸入字符串并存入內存緩沖區。(將教材182頁例題補充完整)
實驗四8255A并行接口實驗
一、實驗?zāi)康?/p>
1、本實驗為綜合性實驗,通過對一些常用指令,常用算法,延時,IVO口連接,8255芯片等知識點的整合開出。
2、了解8255A芯片的結構、功能及工作原理。
3、掌握8086CPU與8255接口擴展方法,及通過8255A并行口傳輸數據的方法。
4、握8255A初始化編程、及應用程序設計方法。
二、實驗內容
利用8255A、74LS04、LED發光二極管設計交通信號燈自動控制系統,設計要求見編程提示。
編寫控制程序,通過8255A控制發光二極管,(用8255A的A端口和B端口控制6個LED發光二極管的亮和滅,輸出為1則亮,輸出為0則滅)模擬交通信號燈的控制系統。
實驗五8253定時器/計數器接口實驗
一、實驗?zāi)康?/p>
1、了解8253定時器/計數器結構、功能和工作原理。
2、熟悉8086CPU與8253接口擴展方法,及對8253初始化編程。
3、掌握8253各種工作模式下的軟件編程方法。
二、實驗內容
利用8253芯片設計定時器接口電路,編制程序,將8253內部計數器設置為工作模式3(和其他不同工作模式),觀察并畫出其不同模式下的輸出波形,且輸出端分別經驅動后接發光二極管。三、實驗設備
1、微型計算機一臺
2、EL-IⅡ型微機原理實驗開發系統一臺
實驗六8259A中斷控制器實驗
一、實驗?zāi)康?/p>
1、本實驗為綜合性實驗,通過對一些常用指令,常用算法,延時,定時器,IVO口連接,8255芯片,8259A芯片和中斷等知識點的整合開出。
2、掌握8259A中斷控制器的工作原理。
3、熟悉8259A的工作方式,學會中斷服務程序的編寫方法。
4、掌握初始化中斷向量的方法。
二、實驗內容
利用8259A、8255A、8253、74LS07、發光二極管、單脈沖發生器設計一個中斷系統。
要求每次CPU響應外部中斷時,將數據0055H寫入累加器AX,并將該數據由8255A的A端口輸出,點亮發光二極管。如果不產生中斷,則AX始終為0,熄滅發光二極管。
中斷請求信號通過8259A中斷控制器的IRO端輸入,中斷源可以是片外8253定時器輸出的脈沖,也可以是其它脈沖。本實驗可直接使用8253定時器的輸出脈沖作為中斷源;也可采用實驗臺上單脈沖發生器的輸出脈沖作為中斷源,每按一次PUL鍵產生一次中斷請求。
