章1制圖基本知識與技能
章2點、線、平面的投影
章3立體的投影
章4組合體的視圖及尺寸
章5軸測投影
章6零件的表達方法
工程圖學是研究繪制、閱讀工程圖原理、方法，培養學生空間想象能力的一門課程。是一門技術基礎課。
作為一個工科大學生，如不具備工程圖學，的知識，則既不能表達自己的設計思想，也不能理解別人的設計思想，今后在單位上就無法從事技術工作。工程圖學如果沒有學好，那么以后的許多課程都沒辦法繼續學下去。
緒論
2.課程主要內容與任務工程圖學是研究繪制工程圖樣的學科。其內容包括：
制圖基本知識；畫法幾何；制圖基礎；工程圖；計算機繪圖。
本課程的任務
1.培養識圖、繪圖能力（空間想象能力）
2.培養耐心細致的工作作風和嚴肅認真的工作態度。
緒論
3.課程特點與學習方法課程特點
二、三維空間轉換思維，課文好懂，作業難做。
先修知識要求不多，其它課程未學好的同學，只要努力，完全可以學好這門課程。
學習方法（建議）課前預習，帶著問題學。勤思多練。勤于交流。
第1章制圖基本知識與技能
1.1國家標準《技術制圖》《機械制圖》的一般規定工程圖樣是工程界的技術語言，是發展和交流科學技術的重要工具。為了規范工程圖樣的繪制，國家標準《技術制圖》匯集了機械、土木、建筑、電氣、水利等行業的相關共性內容。

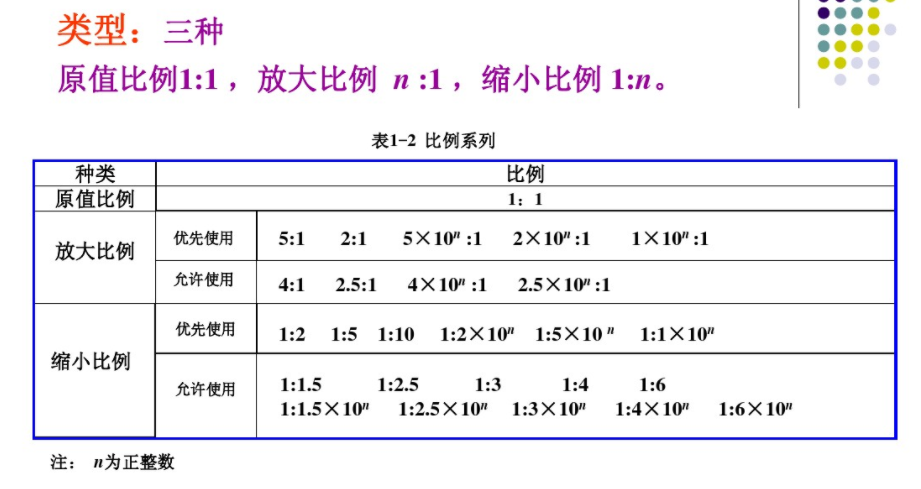

二.比例（GB/T14690-93）圖樣的比例一是圖中圖形與其實物相應要素的線性尺付之比。（見表1一2）與實物相同：1：1縮小的比例：1：1.5、1：2…
50放大的比例：2：1、2.5：1…
三.字體（GB/T 14691-93）
A：字體的號數即字體的高度（用h表示），其公稱尺寸系列為：1.8mm，2.5mm，3.5mm，5mm，7mm，10
mm，14mm，20mm。
B：漢字應寫成長仿宋體字，漢字的高度h不應小于3.5mm，其字寬一般為0.7h。
C：字母和數字分為A型和B型。A型字體的筆畫寬度d為字高的1/14，B型字體筆畫寬度為字高的1/10。字母和數字可寫成斜體或直體，注意全圖統一。斜體字字頭向右傾斜，與水平基準線成75°。
D：用作指數、分?jǐn)?shù)、極限偏差、注腳等的數字及字母一般應采用小一號的字體。

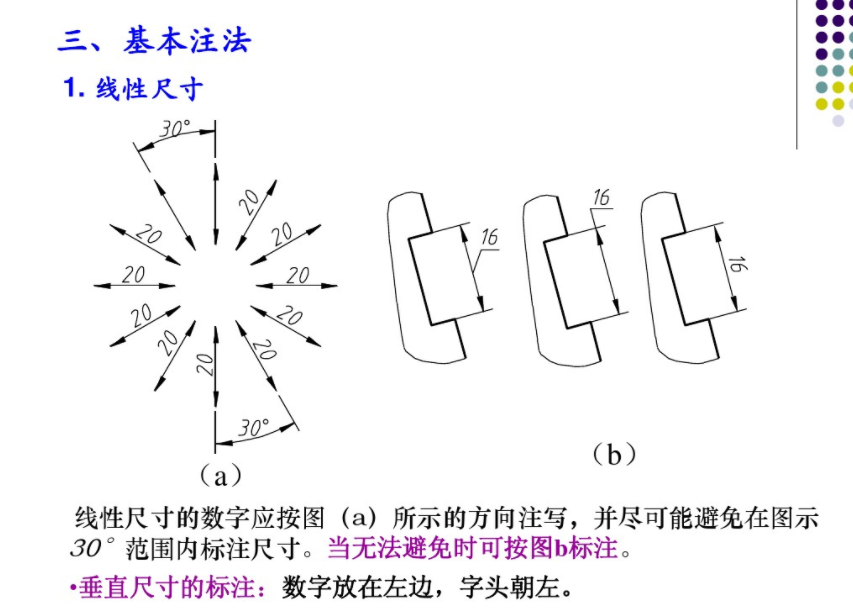

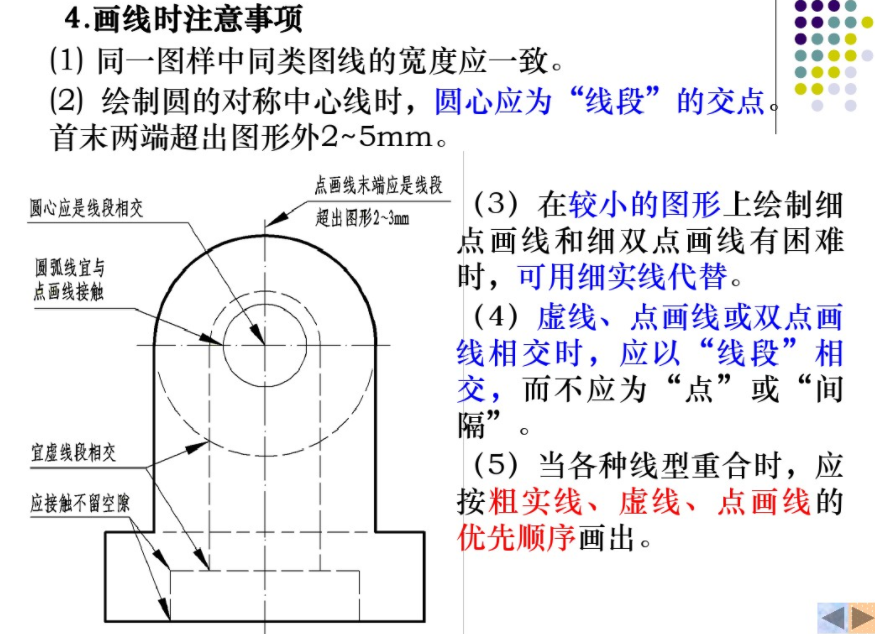

五.尺寸注法（GB4458.4-84）原則：1]物體的實際大小應以圖樣上所注尺寸為依據，而與圖形的比例及繪圖的準確度無關。
2）圖樣的尺寸以毫米為單位，不注代號和名稱，如用其它單位則必須注明。
3）圖樣中所注尺寸是該物體最后完工時的尺寸，否則應另加說明。
4）物體的每一個尺寸，在圖樣中只標注一次。
1.2制圖的工具及其用法正確地使用和維護繪圖工具，是提高繪圖質量的前提。
1.鉛筆分2H、H、HB、B、2B幾種，H和B前的數字越大，表示越硬和越軟
1.3基本幾何作圖
各種設計的平面表達是由簡單的幾何圖形組成的，所以繪制各種工程圖必須先要掌握幾何作圖.

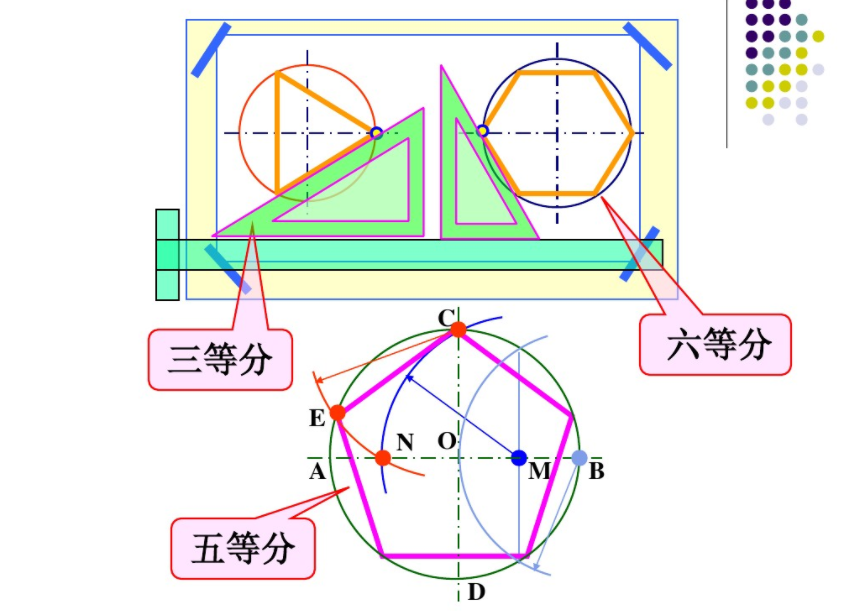

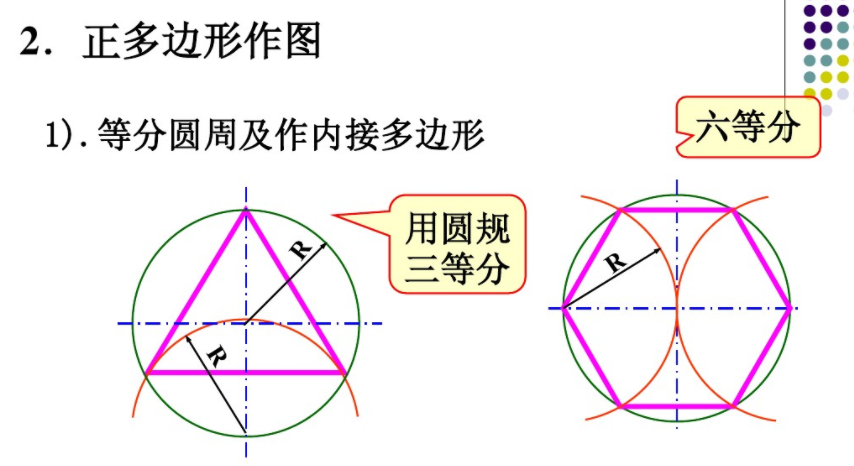

等分線段或圓周、作正多邊形、畫斜度和錐度、圓弧連接以及非圓曲線.

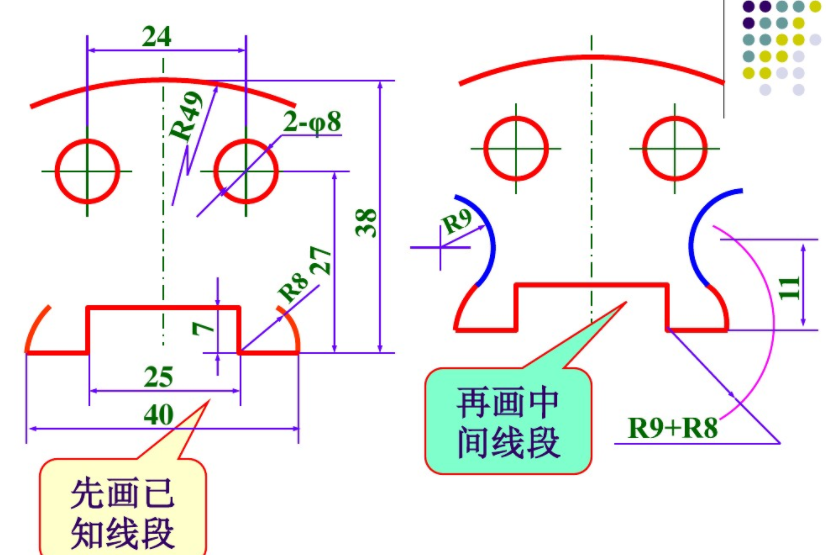

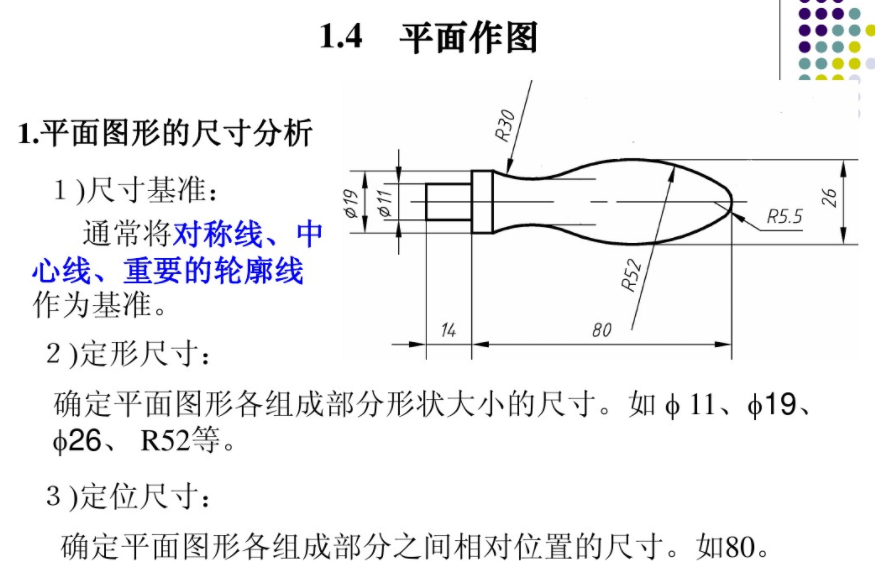

3平面圖形的畫圖步驟
①.分析圖形中的線段；
②.選定基準，畫已知線；
③.畫中間線段；④.畫連接線段；
⑤.整理全圖、描深、注尺寸。
二繪圖的一般步驟
1）繪圖前的準備工作
削好鉛筆，將圖紙用膠帶紙固定在圖板的左下方（圖紙下方留足放置丁字尺的位置）。
2）畫圖框、標題欄
按國家標準規定的幅面尺寸和標題欄位置，繪制圖框和標題欄。
3）布置圖形
根據物體預先選好的表達方案，按照國家標準規定的各視圖的投影關系配置，留有標注尺寸、注寫技術要求的余地，定出各個視圖在圖紙上的位置，使繪出的各個圖形均勻地分布。
