畫法幾何及機械制圖mooc（東北大學）

緒論（感域）一、工程制圖：工程制圖是研究繪制和閱讀工程圖樣的一門科學，是工程界的語言，技術文件技術交流的重要工具。是工科大學生的一門技術基礎課。

圖示研究機械圖樣圖解

二、本學科的學習目的和內容或

1.掌握正投影理論基礎。

2.培養空間想象和空間分析能力。

3.掌握繪圖儀器和工具的正確使用方法。

4.能查閱有關制圖中的國家標準。

5.培養繪圖和閱讀機械圖樣的能力。

第1章

制圖的基本知識

本章要求

1）正確了解和掌握國家標準技術制圖的有關規定，特別是尺寸注法。

2）了解和掌握簡單的幾何作圖以及圓弧連接。

3）掌握平面圖形的分析和尺寸注法。

1.1制圖的基本規定

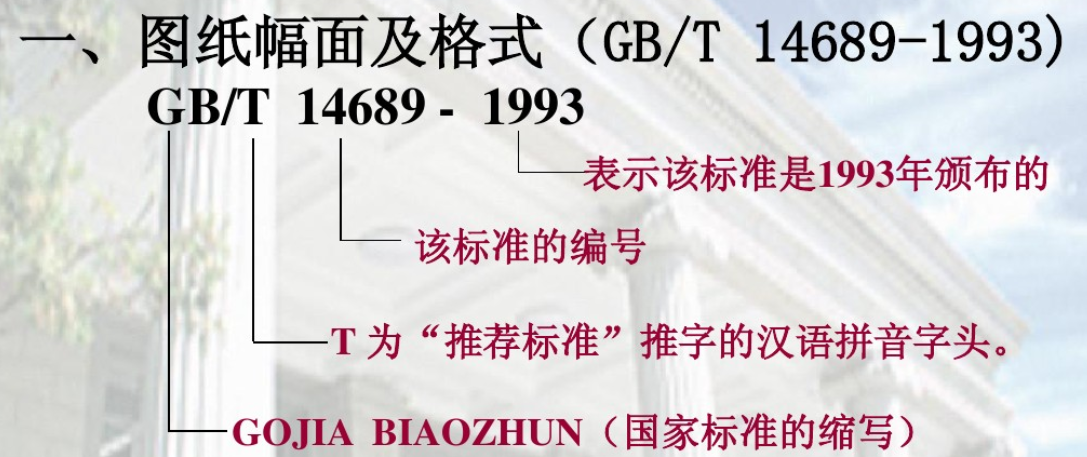

二、比例（GB/T14690-1993））

1、圖樣的比例：指圖形要素的線性尺寸與實物相應要素的線性尺寸之比。

三、字體（GB/T14691-1993）長仿宋體：字體端正、筆畫清楚、排列整齊、間隔均勻

橫平豎直、注意起落、結構勻稱、填滿方格字號（漢字字體高度h尺寸，寬度為2h/3）：

1.8，2.5，3.5，5，7，10，14，20。

數字和字母一般寫成75°斜體字.

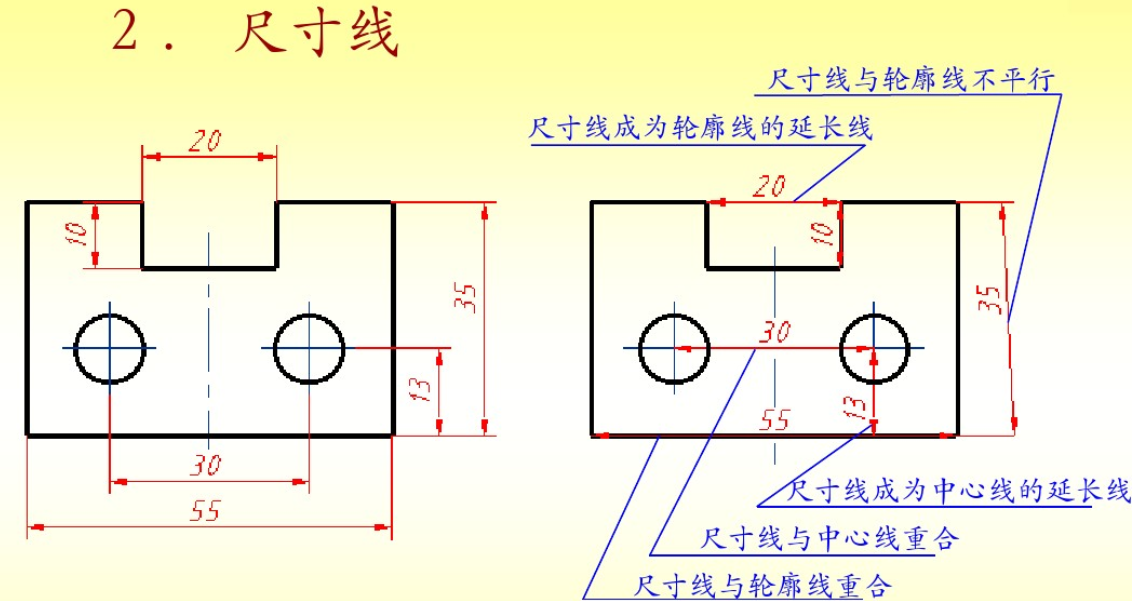

（二）尺寸的組成

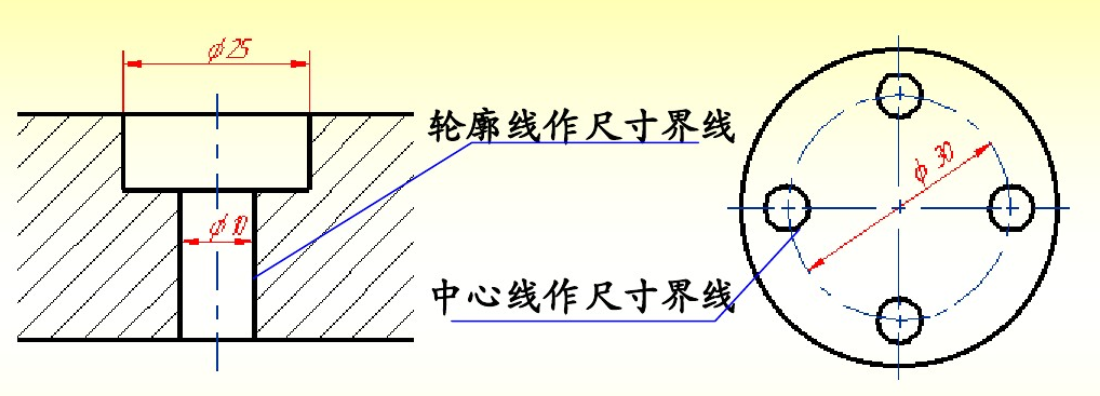

1. 尺寸界線



   尺寸界線為細實線，并應由輪廓線、軸線或?qū)ΨQ中心線處引出，也可用這些線代替。




2.


   1.4平面圖形的畫法

一、尺寸分析

定形尺寸：確定平面圖形上各部分形狀大小尺寸（，的尺寸

定位尺寸：確定平面圖形上各部分相對位置的尺寸，
